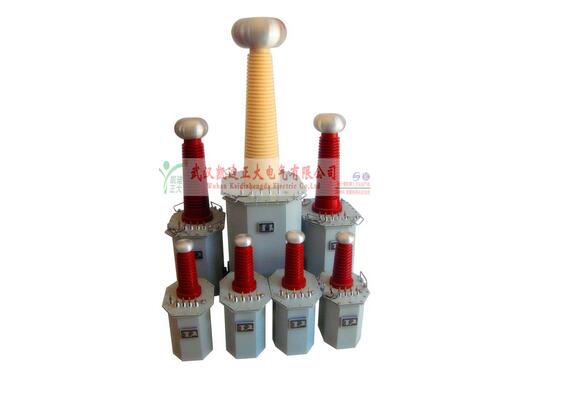

高壓試驗變壓器又名交直流試驗變壓器。交直流試驗變壓器是供電局、發電廠及科研單位等用來做交流耐壓試驗的基本試驗設備，用于對各種絕緣材料、電器元件、電氣產品等進行規定電壓下的工頻耐壓試驗和直流泄漏試驗。

    交直流試驗變壓器工作原理：

    將工頻電源輸入操作箱（或操作臺），經自耦調壓器調節電壓輸入至試驗變壓器的初級繞組。根據電磁感應原理，在次級（高壓）繞組可獲得工頻高壓。此工頻高壓經高壓硅堆整流及電容濾波后可獲得直流高壓，其幅值是工頻高壓有效值的1.4倍。只不過在使用直流時應抽出短路桿，在使用交流時，插入短路桿。



    工頻耐壓試驗操作過程注意事項：

    1.試驗人員應做好責任分工,設定好試驗現場的安全距離,仔細檢查好被試品及高壓試驗變壓器的接地情況,并設有專人監護安全及觀察被試品狀態工作。

    2.被試品主要部位應清除干凈，保持絕對干燥，以免損壞被試品和帶來試驗數值的誤差。

    3.做耐壓試驗時升壓速度不能過快，并防止突然加壓，例如調壓器不在零位的突然合閘，也不能突然斷電，一般應在調壓器降至零位時分閘。

    4.對大型設備的試驗，一般都應高新行試驗變壓器的空升試驗，即不接試品時升壓至試驗電壓，以便校對好儀表的指示精度，調整好放電球隙的球間距。

    5.在升壓或耐壓試驗過程中，如發現下列不正常情況：（1）被試品發出不正常響聲，（2） 電壓、電流表指針擺動很大，（3）發現絕緣有燒焦或冒煙現象，應立即降壓，切斷電源，停止試驗并查明原因。



    直流泄漏試驗操作過程注意事項：

    1.試驗人員應做好責任分工，設定好試驗現場的安全距離，仔細檢查好被試品及高壓試驗變壓器的接地情況，并設有專人監護安全及觀察被試品狀態工作。

    2.被試品做試驗前，應拆除大多數對外連線，并充分放電，主要部位應清除干凈，保持絕對干燥，以免損壞被試品及帶來試驗數值的誤差。

    3.對于大容量試品（電容器、超長電纜等）試驗時應緩慢升壓，防止被試品的充電電流過大而燒壞微安表，要時應分級加壓分別讀取各電壓下微安表的穩定讀數。

    4.試驗過程中，應嚴密監視被試品、微安表及試驗裝置等，一旦發生閃爍、擊穿等現象應立即降壓，切斷電源，并查明原因。
